¿Por qué las tuberías multicapa son cada vez más populares en los sistemas de plomería modernos?

En los últimos años,tubos multicapahan ganado popularidad en los sistemas de plomería residenciales, comerciales e industriales. Pero, ¿qué está impulsando esta tendencia? La respuesta está en la combinación única de propiedades que ofrecen las tuberías multicapa, propiedades que los materiales tradicionales como el cobre, el acero galvanizado e incluso las tuberías de plástico estándar luchan por igualar. Una tubería multicapa generalmente consta de una capa interna y externa de polietileno reticulado (PEX) o polietileno, unidas a un núcleo central de aluminio. Esta estructura tipo sándwich proporciona la flexibilidad y facilidad de instalación de las tuberías de plástico, la estabilidad térmica y la barrera al oxígeno del metal y la resistencia a la corrosión de los materiales poliméricos. En Ningbo Sunplast Pipe Co., Ltd., nuestra fábrica ha estado fabricando tuberías multicapa de alta calidad durante más de 15 años y hemos sido testigos del crecimiento exponencial de su adopción a medida que contratistas, ingenieros y propietarios reconocen su rendimiento superior.

Pero el rendimiento por sí solo no explica la creciente popularidad. La industria de plomería moderna enfrenta demandas crecientes de eficiencia energética, longevidad y sostenibilidad ambiental. Las tuberías multicapa abordan estas demandas directamente: tienen una conductividad térmica más baja que el cobre, lo que reduce la pérdida de calor en los sistemas de agua caliente; son resistentes a la acumulación de incrustaciones y a la corrosión química, lo que garantiza un flujo de agua constante durante décadas; y son livianos y fáciles de manejar, lo que reduce el tiempo de instalación y los costos de mano de obra. Además, la capa de aluminio actúa como una barrera contra el oxígeno, impidiendo la entrada de oxígeno que puede provocar corrosión en los componentes metálicos de los sistemas de calefacción. Estas ventajas no son sólo teóricas; están respaldados por pruebas rigurosas y rendimiento de campo en el mundo real. En este artículo, analizaremos la ingeniería, la ciencia de los materiales y los beneficios prácticos de las tuberías multicapa, brindaremos especificaciones técnicas detalladas y compartiremos conocimientos de mantenimiento provenientes de la amplia experiencia de nuestra fábrica. Ya sea usted un contratista de plomería, un ingeniero de construcción o un administrador de instalaciones, esta guía lo ayudará a comprender por qué las tuberías multicapa son el futuro de la plomería.

Tabla de contenido

• 1. ¿Por qué la estructura multicapa ofrece un rendimiento mecánico y térmico superior?
• 2. ¿Cómo mejora el núcleo de aluminio de las tuberías multicapa la durabilidad y la confiabilidad?
• 3. ¿Cuáles son las especificaciones técnicas clave de nuestra tubería multicapa?
• 4. ¿Cómo pueden una instalación y conexión adecuadas maximizar la vida útil de las tuberías multicapa?
• Preguntas frecuentes (FAQ)
• Asistencia para la conclusión y selección de productos.

¿Por qué la estructura multicapa ofrece un rendimiento mecánico y térmico superior?

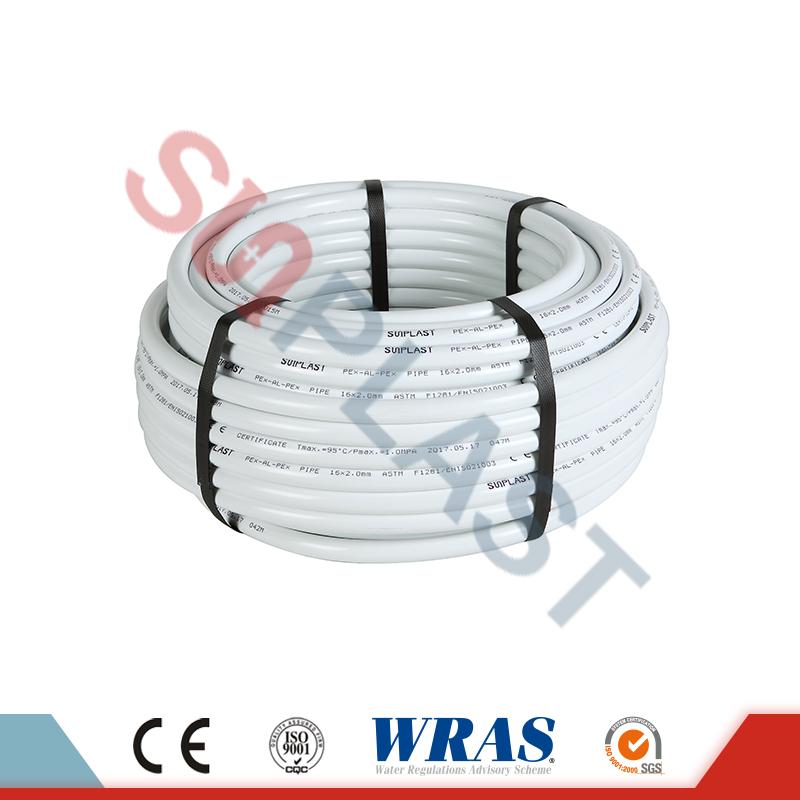

La superioridad de los tubos multicapa comienza a nivel molecular. Una tubería multicapa típica consta de cinco capas: una capa interna de PEX, una capa adhesiva, un núcleo de aluminio, una segunda capa adhesiva y una capa externa de PEX. Esta estructura compuesta aprovecha las fortalezas de cada material al tiempo que mitiga sus debilidades. Las capas interior y exterior de PEX proporcionan una excelente resistencia a los productos químicos, la abrasión y el impacto a baja temperatura. El núcleo de aluminio, que está soldado longitudinalmente para formar un tubo continuo, proporciona estabilidad dimensional, impermeabilidad a los gases y un alto módulo de elasticidad. Las capas adhesivas garantizan que el PEX y el aluminio permanezcan unidos incluso bajo ciclos térmicos y fluctuaciones de presión. Esta sinergia da como resultado una tubería que puede soportar temperaturas de hasta 95°C (para agua caliente) y presiones de hasta 25 bar, con un coeficiente de expansión térmica un 80 por ciento menor que el del PEX puro.

Ventajas mecánicas y térmicas clave de la tubería multicapa:

• Baja expansión térmica:El núcleo de aluminio restringe la expansión de las capas de PEX, lo que le da a la tubería multicapa un coeficiente de expansión térmica de aproximadamente 0,025 mm/m°C, en comparación con los 0,15 mm/m°C del PEX estándar. Esto significa que la tubería no se hunde, se pandea ni tensiona los accesorios durante los cambios de temperatura, lo que elimina la necesidad de bucles de expansión en la mayoría de las instalaciones.
• Conductividad térmica reducida:La capa de aluminio actúa como una barrera térmica, reduciendo la pérdida de calor en las líneas de agua caliente hasta en un 40 por ciento en comparación con las tuberías de metal. Esta eficiencia energética es especialmente valiosa en los sistemas de calefacción por suelo radiante, donde la tubería debe retener el calor para calentar el suelo de forma eficaz.
• Memoria de forma y flexibilidad:A pesar del núcleo de aluminio, la tubería multicapa conserva un grado de flexibilidad que le permite doblarse y tenderse alrededor de obstáculos con un uso mínimo de accesorios. Esto reduce el tiempo de instalación y los posibles puntos de fuga, al tiempo que mantiene la rigidez estructural necesaria para sujetar las curvas.
• Excelente resistencia a la presión:La combinación de capas de plástico y metal da como resultado una tubería que puede soportar altas presiones de rotura: nuestra tubería multicapa de 16x2 mm tiene una presión de rotura de más de 80 bar a 20 °C, lo que la hace adecuada para aplicaciones en edificios de gran altura y sistemas propensos a golpes de ariete.

Para ilustrar el impacto práctico de estas propiedades, consideremos un gran complejo residencial con un sistema centralizado de agua caliente. Utilizando tuberías de cobre tradicionales, el sistema requeriría juntas de expansión y aislamiento térmico para controlar la expansión y la pérdida de calor. Con la tubería multicapa, la instalación es más sencilla, se reduce la pérdida de calor y se mejora la confiabilidad del sistema a largo plazo. Nuestra fábrica en Sunplast ha realizado una comparación lado a lado de un circuito de agua caliente de 50 metros que utiliza cobre frente a una tubería multicapa. El circuito de cobre perdió el 28 por ciento de su energía térmica a lo largo del recorrido, mientras que la tubería multicapa perdió solo el 16 por ciento. Esta diferencia se traduce directamente en ahorros de energía, que a lo largo de la vida útil de un edificio pueden suponer importantes reducciones de costes.

Además, la resistencia mecánica de la tubería multicapa permite su uso en aplicaciones donde las tuberías de plástico generalmente no son adecuadas, como tramos expuestos o áreas donde el impacto o el vandalismo son una preocupación. El núcleo de aluminio proporciona un nivel de robustez que el plástico puro no puede igualar, sin el peso y la vulnerabilidad a la corrosión del metal. Esta versatilidad es una de las razones principales por las que las tuberías multicapa se están convirtiendo en la opción preferida para los sistemas modernos de plomería, calefacción y refrigeración. En Sunplast, hemos desarrollado una extensa documentación técnica para ayudar a los ingenieros a optimizar el diseño térmico y mecánico de sus sistemas utilizando nuestra tubería multicapa.

¿Cómo mejora el núcleo de aluminio de las tuberías multicapa la durabilidad y la confiabilidad?

El núcleo de aluminio es la característica distintiva de la tubería multicapa y desempeña un papel fundamental para garantizar la durabilidad y confiabilidad a largo plazo. El aluminio es inherentemente resistente a la difusión de oxígeno, lo que significa que el núcleo actúa como una barrera absoluta contra la entrada de oxígeno. Esto es de suma importancia en los sistemas de calefacción de circuito cerrado, donde el oxígeno puede provocar la corrosión de componentes ferrosos como radiadores, bombas y calderas. La norma europea DIN 4726 exige una permeabilidad al oxígeno inferior a 0,1 mg/(m²·día) para las tuberías utilizadas en sistemas de calefacción; Nuestra tubería multicapa cumple fácilmente con este requisito, con una permeabilidad al oxígeno medida por debajo de 0,02 mg/(m²·día). En comparación, las tuberías PEX estándar sin barrera de aluminio suelen tener una permeabilidad al oxígeno de 10 a 30 mg/(m²·día), lo que puede provocar un fallo prematuro del sistema.

Beneficios adicionales de durabilidad y confiabilidad del núcleo de aluminio:

• Resistencia a la corrosión:El núcleo de aluminio está protegido por las capas de plástico interior y exterior, por lo que nunca entra en contacto con el agua o el aire. Esto elimina el riesgo de corrosión del aluminio, que es un problema en algunas aplicaciones. En el improbable caso de que se corte la tubería, el borde de aluminio expuesto se sella rápidamente mediante el deslizamiento de las capas de PEX, lo que autocura la barrera.
• Efectividad de la barrera de oxígeno:El núcleo de aluminio garantiza que el oxígeno no pueda difundirse en el agua, evitando la formación de lodos y magnetita (óxido) en los sistemas de calefacción. Esto extiende la vida útil de bombas, válvulas e intercambiadores de calor, lo que reduce los costos de mantenimiento y el tiempo de inactividad del sistema.
• Resistencia a alta presión a temperaturas elevadas:El núcleo de aluminio proporciona soporte estructural que evita la fluencia y la relajación de la tensión en las capas de PEX. Nuestra tubería multicapa puede soportar una presión de funcionamiento continua de 10 bar a 95 °C, que es más alta que muchas tuberías exclusivamente PEX. Esto lo hace ideal para aplicaciones de procesos industriales y calefacción urbana de alta temperatura.
• Resistencia a los rayos UV (con capa protectora):Si bien la capa exterior de PEX es susceptible a la degradación por rayos UV, ofrecemos tuberías multicapa con una capa exterior negra o estabilizada a los rayos UV para instalaciones sobre el suelo. El núcleo de aluminio en sí no se ve afectado por los rayos UV, por lo que la tubería mantiene sus propiedades mecánicas incluso cuando se expone a la luz solar.

Los datos de campo de un sistema de calefacción a gran escala en Escandinavia resaltan la ventaja de la confiabilidad. El sistema utilizaba originalmente tuberías PEX permeables al oxígeno y, al cabo de cinco años, los radiadores se corroyeron y las bombas fallaron. Todo el sistema fue modernizado con nuestra tubería multicapa y, después de 12 años de operación, el sistema no tuvo fallas relacionadas con la corrosión. El propietario del edificio informó de una reducción del 40 por ciento en los costes de mantenimiento. Este ejemplo demuestra que la prima de costo inicial de la tubería multicapa se recupera rápidamente mediante una vida útil prolongada del sistema y un mantenimiento reducido. Nuestra fábrica en Ningbo Sunplast Pipe Co., Ltd. proporciona orientación de diseño detallada sobre el rendimiento de la barrera de oxígeno de nuestra tubería multicapa, lo que garantiza que su sistema alcance una confiabilidad óptima desde el principio.

Además, el núcleo de aluminio le da al tubo multicapa una "formabilidad" única que le permite doblarse permanentemente sin recuperación elástica. Esto se debe a que la capa de aluminio se deforma plásticamente, manteniendo la forma, mientras que las capas de PEX aportan elasticidad. Para los instaladores, esto significa que pueden darle forma a la tubería para que siga un camino específico y permanecerá en su lugar sin soportes adicionales. Esto no sólo acelera la instalación sino que también reduce la cantidad de accesorios necesarios, que son posibles puntos de fuga. En los sistemas de rociadores contra incendios, la confiabilidad de la barrera de oxígeno también es crítica, ya que previene la formación de bacterias que pueden obstruir los cabezales de los rociadores. El núcleo de aluminio de la tubería multicapa garantiza que el agua permanezca limpia y libre de crecimiento microbiano, lo que mejora aún más la confiabilidad del sistema.

¿Cuáles son las especificaciones técnicas clave de nuestra tubería multicapa?

Ningbo Sunplast Pipe Co., Ltd. fabrica una amplia gama de tuberías multicapa para diversas aplicaciones de plomería, calefacción y refrigeración. Nuestra línea de productos incluye tamaños desde 16 mm hasta 75 mm de diámetro exterior, con presiones nominales de PN10 a PN25. Todos nuestros productos de tuberías multicapa se fabrican de acuerdo con ISO 9001, ISO 14001 y cumplen con los requisitos de DIN 16836, ASTM F1282 y GB/T 19473. La siguiente tabla resume las especificaciones técnicas clave para nuestros tamaños de tuberías multicapa más populares, que se utilizan en proyectos residenciales, comerciales e industriales en todo el mundo. Nuestra fábrica también puede producir dimensiones de tuberías y longitudes de bobinas personalizadas para cumplir con los requisitos específicos del proyecto.

Además de los tamaños estándar, nuestra fábrica ofrece una serie de alta presión (PN25) con paredes más gruesas para aplicaciones industriales y de edificios de gran altura. También proporcionamos un tubo multicapa exclusivo para calefacción por suelo radiante, que tiene un espesor de aluminio reducido para una mayor flexibilidad. Todos nuestros productos de tuberías multicapa se prueban en cuanto a resistencia al pelado (adherencia entre capas) y presión de rotura hidráulica en nuestro laboratorio interno. Ofrecemos una garantía de 50 años para nuestra tubería multicapa cuando se instala de acuerdo con nuestras pautas y se utiliza dentro de los límites de temperatura y presión especificados.

Nuestro proceso de control de calidad incluye una inspección del 100 por ciento de la costura soldada de aluminio mediante detección de fallas ultrasónica y una prueba de chispa de alto voltaje en la tubería para detectar picaduras en el revestimiento. Cada bobina de tubería multicapa está marcada con un número de lote único, lo que permite una trazabilidad completa desde la materia prima hasta el producto terminado. Nuestra fábrica enNingbo Sunplast Pipe Co., Ltd.También ofrece opciones de colores personalizados (rayas blancas, grises o rojas/azules) para una fácil identificación de las líneas de agua fría y caliente. Con nuestro amplio stock y nuestra capacidad de fabricación flexible, podemos entregar tuberías multicapa a cualquier ubicación en un plazo de 2 a 4 semanas. También brindamos soporte técnico integral, que incluye cálculos hidráulicos, análisis de expansión y capacitación en instalación.

¿Cómo pueden una instalación y conexión adecuadas maximizar la vida útil de las tuberías multicapa?

Si bien las tuberías multicapa son inherentemente duraderas, la longevidad y confiabilidad de un sistema de plomería dependen fundamentalmente de prácticas correctas de instalación y conexión. La estructura única de la tubería requiere procedimientos de manipulación específicos para mantener la integridad del núcleo de aluminio y las uniones adhesivas. En Ningbo Sunplast Pipe Co., Ltd., hemos desarrollado una guía de instalación integral que cubre todo, desde corte y desbarbado hasta métodos de conexión y pruebas de presión. Seguir estas pautas puede extender la vida útil de las tuberías multicapa a 50 años o más, evitando al mismo tiempo problemas comunes como grietas por tensión, delaminación y fugas.

Prácticas de instalación esenciales para tuberías multicapa:

• Corte y desbarbado adecuados:Utilice siempre un cortatubos exclusivo con una hoja afilada para cortar el tubo multicapa en escuadra. Después de cortar, utilice una herramienta de desbarbado para eliminar las rebabas o los bordes afilados de las superficies interior y exterior. Las rebabas pueden dañar la junta tórica en los accesorios a presión o crear concentraciones de tensión que provoquen grietas.
• Selección del método de conexión:La tubería multicapa se puede conectar mediante accesorios de compresión, accesorios a presión o accesorios a presión. Recomendamos utilizar accesorios a presión con juntas tóricas para obtener conexiones más confiables y a prueba de fugas. Asegúrese de que el accesorio esté completamente insertado hasta la marca de profundidad antes de presionar y utilice una herramienta de presión calibrada. Para accesorios de ajuste a presión, verifique que el tubo esté insertado recto y completamente para evitar daños al anillo de agarre.
• Radio de curvatura y distancia entre soportes:El radio de curvatura mínimo para tuberías multicapa suele ser 5 veces el diámetro de la tubería (por ejemplo, 80 mm para tuberías de 16 mm). Evite curvas cerradas que puedan torcer el núcleo de aluminio. Utilice resortes de flexión o herramientas de formación para mantener el radio correcto. Proporcione soportes para tuberías cada 0,8 a 1,0 metros para tramos horizontales y cada 1,5 metros para tramos verticales, para evitar hundimientos y tensiones.
• Gestión de la expansión térmica:Aunque la tubería multicapa tiene un bajo coeficiente de expansión térmica, los tramos largos y rectos (más de 20 metros) deben incluir un bucle de expansión o un desplazamiento para acomodar la pequeña cantidad de movimiento. Nuestra fábrica proporciona plantillas de cálculo de bucles de expansión y bucles de expansión preformados para tamaños de tuberías comunes.
• Prueba de presión:Después de la instalación, se debe realizar una prueba de presión del sistema a 1,5 veces la presión de trabajo durante al menos 2 horas. Durante la prueba, inspeccione todas las conexiones en busca de fugas y asegúrese de que no haya caída de presión. La temperatura del agua de prueba debe estar entre 15°C y 25°C para evitar efectos de expansión térmica. No utilice aire para realizar pruebas de presión, ya que puede provocar una liberación rápida de presión y dañar la tubería.

Un estudio de caso de un gran proyecto de renovación de un hotel en Dubai ilustra la importancia de una instalación adecuada. El contratista instaló nuestra Tubería Multicapa de 25x2,5 mm para toda la red de suministro de agua caliente. Sin embargo, utilizaron una herramienta de presión incorrecta para los accesorios, lo que resultó en una compresión insuficiente. Al cabo de tres meses, varios accesorios empezaron a tener fugas. Después de que nuestra fábrica realizó una visita al sitio y una nueva capacitación sobre el procedimiento de prensado correcto, el contratista reemplazó los accesorios y volvió a probar el sistema. El sistema lleva más de 7 años funcionando sin fugas. Este incidente subraya que incluso la mejor tubería multicapa puede fallar si la instalación no se realiza correctamente.

Nuestra fábrica ofrece un programa integral de capacitación en instalación para contratistas de plomería. La capacitación cubre la teoría de la estructura multicapa, el manejo correcto de las herramientas y la resolución de errores comunes de instalación. También proporcionamos un kit de herramientas de instalación gratuito con nuestros pedidos al por mayor, que incluye un cortatubos, una herramienta desbarbadora y resortes para doblar. Nuestro equipo de soporte técnico está disponible para brindar asistencia in situ para proyectos grandes y proporcionamos un manual de instalación detallado en varios idiomas. Al invertir en una instalación adecuada, puede asegurarse de que su sistema de tuberías multicapa ofrezca todo su potencial durante décadas.

Preguntas frecuentes (FAQ)

Pregunta 1: ¿La tubería multicapa es adecuada para sistemas de agua fría y caliente?

Respuesta: Sí, la tubería multicapa es muy versátil y se puede utilizar tanto para sistemas de agua fría como caliente. La tubería puede soportar temperaturas de funcionamiento continuo de -40 °C a 95 °C, lo que la hace ideal para suministro de agua caliente, calefacción por suelo radiante y redes de agua fría. Sin embargo, es esencial seleccionar la presión nominal correcta para la temperatura máxima de funcionamiento. Para sistemas con temperaturas superiores a 95 °C (por ejemplo, sistemas solares térmicos), ofrecemos tuberías multicapa especializadas con rendimiento mejorado a altas temperaturas. Nuestra fábrica proporciona tablas específicas de temperatura/presión para ayudarle a seleccionar el grado de tubería correcto para su aplicación.

Pregunta 2: ¿Cómo se compara el costo de las tuberías multicapa con las tuberías tradicionales de cobre o acero?

Respuesta: Por metro, las tuberías multicapa son generalmente más rentables que las de cobre y comparables o ligeramente superiores a las tuberías PEX estándar. Sin embargo, si se considera el coste total de instalación, las tuberías multicapa suelen ser significativamente más baratas que las de cobre. Esto se debe a que la tubería multicapa es mucho más liviana y fácil de manejar, requiere menos accesorios (debido a su flexibilidad) y tiempos de instalación más rápidos. Además, la menor conductividad térmica de las tuberías multicapa reduce la pérdida de energía, lo que genera ahorros operativos a largo plazo. Para un sistema de plomería residencial típico, el costo total de instalación de una tubería multicapa puede ser entre un 20 y un 30 por ciento menor que el de cobre, al tiempo que proporciona una resistencia a la corrosión y una durabilidad superiores.

Pregunta 3: ¿Se pueden utilizar tuberías multicapa en instalaciones externas o subterráneas?

Respuesta: Sí, las tuberías multicapa se pueden utilizar para aplicaciones externas y subterráneas, siempre que estén debidamente protegidas. Para instalaciones subterráneas, la tubería debe enterrarse al menos 0,5 metros por debajo de la línea de congelación y rodeada por una capa de arena para evitar daños causados ​​por rocas afiladas o excavaciones. También ofrecemos una funda protectora corrugada para evitar daños mecánicos. Para tramos exteriores expuestos, recomendamos utilizar nuestra tubería multicapa estabilizada contra los rayos UV con una capa exterior negra o cubrir la tubería con una funda aislante que brinde protección contra los rayos UV. En ambos casos, un soporte adecuado y una profundidad de entierro son esenciales para evitar el movimiento o el colapso.

Pregunta 4: ¿Cuál es la vida útil esperada de un sistema de tuberías multicapa?

Respuesta: Cuando se instala y mantiene correctamente, un sistema de tuberías multicapa puede tener una vida útil de 50 años o más. Nuestra fábrica en Ningbo Sunplast Pipe Co., Ltd. basa esta estimación en pruebas de envejecimiento acelerado y datos de campo a largo plazo. El núcleo de aluminio proporciona estabilidad estructural adicional, evitando la fluencia que puede provocar fallas en las tuberías de polímero puro. Las capas de PEX son resistentes al cloro, las incrustaciones y la mayoría de los productos químicos que se encuentran en el agua, lo que garantiza que el interior de la tubería permanezca liso y libre de corrosión. Se recomienda una inspección periódica de las conexiones cada 10-15 años, pero la tubería en sí no requiere ningún mantenimiento específico.

Pregunta 5: ¿Qué certificaciones posee Ningbo Sunplast Pipe Co., Ltd. para sus productos de tuberías multicapa?

Respuesta: Nuestros productos de tuberías multicapa están certificados según múltiples normas internacionales: ISO 9001 (Gestión de calidad), ISO 14001 (Gestión ambiental), DIN 16836, ASTM F1282, GB/T 19473 y WRAS (Plan de asesoramiento sobre regulaciones del agua) para el mercado del Reino Unido. También contamos con la certificación KIWA para aplicaciones de gas y la aprobación DVGW (Asociación Alemana de Gas y Agua) para agua potable. Además, nuestra fábrica es auditada periódicamente por SGS y TÜV Rheinland para garantizar el cumplimiento de los últimos estándares. Proporcionamos un conjunto completo de informes de pruebas y certificados de terceros con cada envío, lo que garantiza la trazabilidad total y el cumplimiento de las regulaciones locales.

Conclusión: el futuro de la plomería está en las tuberías multicapa

La creciente popularidad de las tuberías multicapa es una respuesta directa a las necesidades cambiantes de los sistemas de plomería modernos. Desde su resistencia mecánica superior y baja expansión térmica hasta su excepcional barrera al oxígeno y resistencia a la corrosión, las tuberías multicapa ofrecen una combinación de beneficios que los materiales tradicionales no pueden igualar. Reducen el tiempo de instalación, reducen los costos de energía, extienden la vida útil del sistema y contribuyen a prácticas de construcción más sostenibles. En Ningbo Sunplast Pipe Co., Ltd., nuestra fábrica ha estado a la vanguardia de esta innovación, mejorando continuamente nuestros productos de tuberías multicapa para cumplir con los más altos estándares de calidad y rendimiento. Nuestra amplia gama de productos, riguroso control de calidad y soporte técnico dedicado nos convierten en un socio confiable para proyectos de plomería de todos los tamaños.

¿Está planeando un nuevo proyecto de plomería o calefacción, o está considerando actualizar su sistema existente con tuberías multicapa?Póngase en contacto con Ningbo Sunplast Pipe Co., Ltd. hoypara una consulta completa del producto. Proporcione las especificaciones de su proyecto y nuestro equipo de ingeniería le recomendará el tamaño óptimo de tubería multicapa, la presión nominal y el método de conexión. Ofrecemos muestras gratuitas, precios competitivos y entrega rápida a cualquier ubicación.Solicite ahora su muestra gratuita de tuberías multicapa y su paquete de datos técnicos de Ningbo Sunplast Pipe Co., Ltd. y experimente el futuro de la confiabilidad de la plomería.
