¿Cuál es la estructura de cinco capas de una tubería compuesta multicapa?

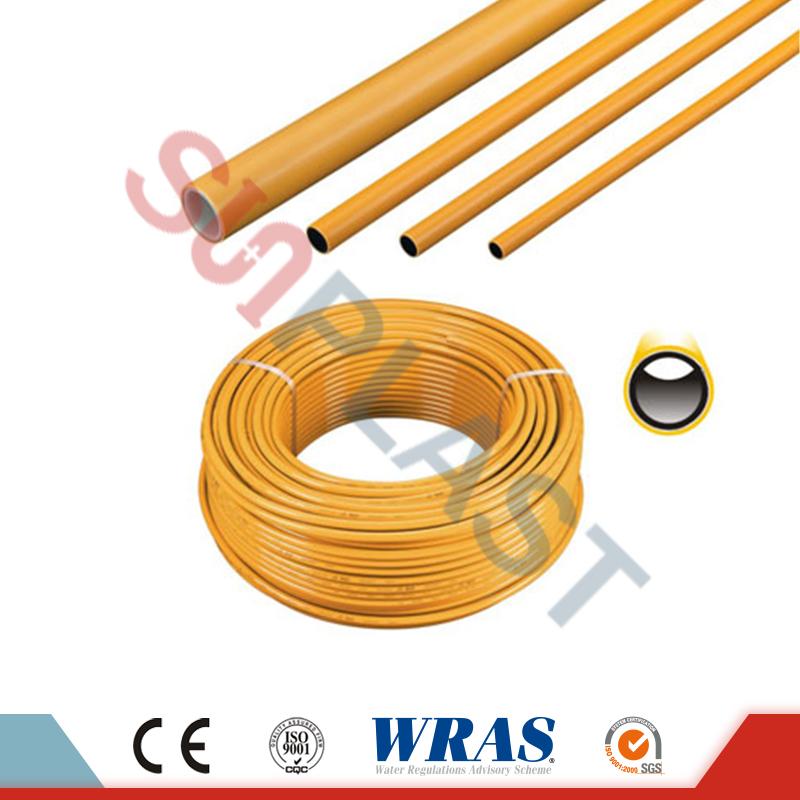

Una tubería compuesta multicapa, a menudo denominada tubería PEX-AL-PEX, es un producto de ingeniería sofisticado que combina las mejores propiedades del plástico y el metal en una única solución de tubería de alto rendimiento. La estructura de cinco capas es la clave para su rendimiento superior, y comprender la función de cada capa es esencial para los ingenieros de plomería, contratistas y administradores de instalaciones. Las cinco capas constan de: una capa interior de polietileno (PEX), una primera capa adhesiva, un núcleo central de aluminio, una segunda capa adhesiva y una capa exterior de polietileno (PEX). Esta construcción simétrica proporciona a la tubería una resistencia, flexibilidad, resistencia a la corrosión y estabilidad térmica excepcionales. En Ningbo Sunplast Pipe Co., Ltd., nuestra fábrica fabrica tubos de cinco capas.Tubería multicapadurante más de 18 años, y hemos refinado los materiales y procesos para lograr una adhesión de capa óptima, consistencia dimensional y confiabilidad a largo plazo.

La estructura de cinco capas no es arbitraria; Cada capa se selecciona y coloca cuidadosamente para abordar requisitos de ingeniería específicos. Las capas interior y exterior de PEX proporcionan resistencia química, baja fricción y protección contra la corrosión. El núcleo de aluminio ofrece una barrera absoluta al oxígeno, estabilidad dimensional y resistencia estructural. Las dos capas adhesivas son fundamentales para unir las capas de plástico y metal, asegurando que la tubería se comporte como un compuesto unificado en todas las condiciones operativas. Esta combinación da como resultado una tubería que tiene un coeficiente de expansión térmica más bajo que las tuberías de plástico puro, una permeabilidad al oxígeno cercana a cero y una presión de rotura que rivaliza con las tuberías de metal. En esta guía completa, analizaremos las propiedades del material, las técnicas de fabricación y las contribuciones al rendimiento de cada capa. También proporcionaremos especificaciones técnicas detalladas, parámetros de control de calidad y ejemplos de aplicaciones del mundo real a partir de la amplia experiencia de campo de nuestra fábrica.

Tabla de contenido

• 1. ¿Cuál es la función de las capas interior y exterior de PEX?
• 2. ¿Cómo mejora el núcleo de aluminio el rendimiento de la tubería?
• 3. ¿Cuál es el papel de las dos capas adhesivas en la estructura de cinco capas?
• 4. ¿Cuáles son las especificaciones técnicas clave de nuestra tubería multicapa?
• Preguntas frecuentes (FAQ)
• Conclusión y consulta de producto.

¿Cuál es la función de las capas interior y exterior de PEX?

Las capas interior y exterior de una tubería multicapa de cinco capas están hechas de polietileno reticulado (PEX), un polímero de alto rendimiento que está reticulado químicamente para mejorar sus propiedades térmicas y mecánicas. La capa interna está en contacto directo con el fluido que se transporta, por lo que debe ser inerte, lisa y resistente al ataque químico. La capa exterior actúa como un escudo protector contra daños mecánicos, radiación ultravioleta y productos químicos ambientales. Ambas capas contribuyen a la flexibilidad de la tubería, lo que permite doblarla y sortear obstáculos sin agrietarse. EnNingbo Sunplast Pipe Co., Ltd., utilizamos un grado premium de PEX-B (silano reticulado) para nuestra tubería multicapa, que ofrece una resistencia superior al cloro, las cloraminas y el agua a alta temperatura, lo que garantiza una larga vida útil en aplicaciones exigentes.

Funciones y propiedades clave de las capas PEX en nuestra Tubería Multicapa:

• Resistencia química:PEX es resistente a una amplia gama de productos químicos, incluidos ácidos, álcalis y sales que se encuentran comúnmente en el agua potable y los fluidos industriales. No se oxida, no se incrusta ni se corroe, lo que garantiza una calidad y un flujo de agua constantes.
• Superficie interior de baja fricción:La capa interior de PEX tiene una superficie lisa con una rugosidad inferior a 0,4 micrómetros, lo que minimiza la caída de presión y evita la acumulación de depósitos o biopelículas. Esto mejora la eficiencia hidráulica y reduce los costos de bombeo.
• Estabilidad térmica:Nuestras capas de PEX pueden soportar temperaturas de funcionamiento continuo de hasta 95 °C y picos breves de 110 °C, lo que las hace adecuadas tanto para sistemas de calefacción como de suministro de agua caliente.
• Flexibilidad y manejo:Las capas de PEX brindan a la tubería la flexibilidad para doblarse a un radio mínimo de 5 veces el diámetro de la tubería (usando un resorte de flexión), lo que reduce la cantidad de accesorios necesarios y simplifica la instalación en espacios reducidos.
• Protección UV:La capa exterior de PEX está formulada con negro de carbón y estabilizadores UV para resistir la degradación por exposición a la luz solar, lo que permite almacenar la tubería al aire libre durante períodos prolongados sin deteriorarse.

El rendimiento de las capas de PEX se valida mediante una serie de pruebas rigurosas en nuestra fábrica. Realizamos pruebas de presión hidrostática a largo plazo (según ISO 1167) para verificar que las capas de PEX mantengan su integridad bajo presión y temperatura sostenidas. También realizamos pruebas de envejecimiento acelerado en agua clorada (4 ppm de cloro, 90°C) para simular 50 años de vida útil. Nuestros resultados muestran consistentemente que nuestras capas PEX retienen más del 85 por ciento de su resistencia a la tracción original después de 10,000 horas de exposición, lo que confirma su durabilidad excepcional. Esta confiabilidad es la razón por la que se confía en nuestras tuberías multicapa en aplicaciones críticas como el suministro de agua a hospitales, calefacción urbana y plataformas petrolíferas marinas.

Además, la capa interna de PEX está fabricada con materiales aptos para uso alimentario que cumplen con las normas NSF 61, WRAS y DVGW W270 para el contacto con agua potable. Esto garantiza que la tubería no libere sustancias nocivas en el agua, lo que la hace segura para los sistemas de agua potable residenciales y comerciales. Nuestra fábrica en Sunplast realiza una prueba de extracción integral en cada lote de resina PEX para verificar su cumplimiento con los estándares globales más estrictos. Con las capas interna y externa de PEX que brindan resistencia química, flexibilidad y protección, la estructura de cinco capas establece una base sólida para el rendimiento general de la tubería.

¿Cómo mejora el núcleo de aluminio el rendimiento de la tubería?

En el corazón de la tubería multicapa de cinco capas se encuentra el núcleo de aluminio, un tubo de aluminio continuo y soldado que proporciona a la tubería su rigidez, barrera contra el oxígeno y estabilidad térmica distintivas. El núcleo de aluminio suele estar hecho de aleación 1100 o 3003, que ofrece un buen equilibrio entre resistencia, resistencia a la corrosión y conformabilidad. Se fabrica perfilando una tira de aluminio en un tubo y luego soldando la costura longitudinal mediante un proceso de soldadura por inducción de alta frecuencia. Esto da como resultado una barrera sin costuras y hermética al gas que es esencial para el rendimiento de la tubería en sistemas de calefacción y agua. El núcleo de aluminio también es responsable de la capacidad de la tubería para mantener su forma cuando se dobla, ya que conserva una deformación permanente (retroceso elástico) que permite encaminar la tubería sin una sujeción constante.

Funciones y propiedades clave del núcleo de aluminio en nuestra Tubería Multicapa:

• Barrera absoluta de oxígeno:La capa de aluminio es impermeable al oxígeno, con una tasa de difusión de oxígeno inferior a 0,02 mg/(m²·día), muy por debajo del requisito de la norma DIN 4726. Esto evita que el oxígeno entre al agua en sistemas de circuito cerrado, eliminando la causa principal de la corrosión en radiadores, bombas y calderas de acero.
• Estabilidad dimensional:El núcleo de aluminio restringe la expansión térmica de las capas de PEX, lo que le da a la tubería multicapa un coeficiente de expansión térmica de aproximadamente 0,025 mm/m°C, en comparación con los 0,15 mm/m°C del PEX estándar. Esto elimina la necesidad de bucles de expansión en la mayoría de las instalaciones y evita que la tubería se hunda o pandee con los cambios de temperatura.
• Resistencia estructural:El núcleo de aluminio aumenta la presión de rotura de la tubería y la resistencia al aplastamiento o impacto. Nuestra tubería multicapa tiene una presión de rotura de hasta 80 bar (para tubería de 16x2 mm), que es significativamente mayor que la de las tuberías de PEX únicamente y comparable a la del cobre.
• Retención de forma:Cuando se dobla el tubo multicapa, el núcleo de aluminio sufre una deformación plástica, lo que permite que el tubo mantenga su forma sin retroceder. Esto simplifica la instalación, ya que la tubería puede formarse para seguir el recorrido requerido y luego fijarse con una sujeción mínima.
• Disipación de calor en calefacción por suelo radiante:El núcleo de aluminio actúa como un disipador de calor, distribuyendo el calor del agua caliente de manera más uniforme por la superficie del piso, reduciendo los gradientes de temperatura y mejorando la eficiencia del sistema.

El núcleo de aluminio se fabrica mediante un proceso de soldadura patentado que garantiza una costura continua y sin defectos. Nuestra fábrica realiza una prueba 100 por ciento no destructiva de la costura soldada utilizando pruebas de corrientes parásitas, verificando que la costura no tenga grietas o huecos que puedan comprometer la barrera de oxígeno. También realizamos una prueba de explosión en muestras aleatorias para confirmar que el núcleo de aluminio puede soportar al menos 2,5 veces la presión de trabajo nominal. Este riguroso control de calidad garantiza que el núcleo de aluminio de cada tubería multicapa funcione de manera confiable durante la vida útil esperada de 50 años del producto.

Un ejemplo práctico de un sistema de calefacción urbana en Escandinavia ilustra el papel fundamental del núcleo de aluminio. El sistema utiliza nuestra Tubería Multicapa para transportar agua caliente a 90°C a través de una red de 2 km. La barrera al oxígeno proporcionada por el núcleo de aluminio ha impedido la corrosión de los componentes de la tubería de acero, y la baja expansión térmica ha permitido que la tubería se coloque directamente en concreto sin juntas de expansión. El sistema ha estado en funcionamiento durante 12 años sin fallas relacionadas con las tuberías, lo que demuestra el valor a largo plazo del núcleo de aluminio. En Ningbo Sunplast Pipe Co., Ltd., monitoreamos continuamente el rendimiento de nuestros núcleos de aluminio mediante pruebas de envejecimiento a largo plazo, asegurando que mantengan sus propiedades de barrera y resistencia mecánica durante décadas de servicio.

¿Cuál es el papel de las dos capas adhesivas en la estructura de cinco capas?

Las dos capas adhesivas en una tubería multicapa de cinco capas a menudo se pasan por alto, pero son absolutamente críticas para la integridad y el rendimiento de la tubería. Ubicadas entre la capa interna de PEX y el núcleo de aluminio, y entre el núcleo de aluminio y la capa externa de PEX, estas capas adhesivas crean una unión química permanente que garantiza que la tubería actúe como un compuesto único y unificado. Sin estas capas adhesivas, el PEX y el aluminio se separarían bajo tensión, ciclos de temperatura o presión, lo que provocaría una delaminación, lo que comprometería la barrera al oxígeno y la resistencia estructural. Las capas adhesivas generalmente están hechas de un polietileno injertado con anhídrido maleico especialmente formulado, que es capaz de unirse tanto al PEX no polar como a la superficie polar de óxido de aluminio. Nuestra fábrica en Ningbo Sunplast Pipe Co., Ltd. ha desarrollado una formulación adhesiva patentada que proporciona una fuerza de unión excepcional y resistencia a la hidrólisis y la degradación térmica.

Funciones y propiedades clave de las capas adhesivas en nuestra Tubería Multicapa:

• Enlace químico:Las capas adhesivas crean un enlace covalente entre las capas de PEX y el núcleo de aluminio, evitando la separación incluso cuando la tubería se somete a vibración, flexión o ciclos térmicos. La resistencia de la unión se prueba mediante una prueba de pelado, en la que se pela una tira de 10 mm de ancho en un ángulo de 90 grados; Nuestras capas adhesivas logran constantemente una resistencia al pelado de más de 3 N/mm, lo que supera el estándar de la industria de 2,5 N/mm.
• Distribución de tensiones:Las capas adhesivas actúan como una interfaz de alivio de tensión, distribuyendo la tensión que de otro modo se concentraría en la interfaz PEX-aluminio. Esto reduce el riesgo de microfisuras en el núcleo de aluminio o las capas de PEX, mejorando la resistencia general a la fatiga de la tubería.
• Resistencia a la hidrólisis:Nuestra formulación adhesiva está diseñada para resistir la hidrólisis, incluso en condiciones de agua caliente hasta 95°C. Las pruebas de envejecimiento acelerado muestran que la fuerza de unión se mantiene por encima del 90 por ciento de su valor inicial después de 5000 horas de inmersión en agua a 95°C, lo que demuestra su confiabilidad a largo plazo.
• Estabilidad térmica:Las capas adhesivas mantienen sus propiedades de unión en un amplio rango de temperaturas, de -40 °C a 110 °C, lo que garantiza que la tubería siga siendo una única unidad estructural en todas las condiciones de funcionamiento.
• Compatibilidad de procesamiento:El adhesivo se aplica como una película fundida durante el proceso de coextrusión, asegurando que forme una capa uniforme y sin huecos entre el PEX y el aluminio. Nuestra fábrica utiliza una línea de coextrusión multicapa que aplica las capas adhesivas en espesores precisos, generalmente entre 0,1 y 0,15 mm, para garantizar una adhesión óptima sin agregar peso ni costo de material innecesarios.

El rendimiento de las capas adhesivas se verifica mediante un completo programa de pruebas en nuestra fábrica. Realizamos una prueba de pelado de 90 grados en tiras de 10 mm de ancho, midiendo la fuerza necesaria para separar el PEX del aluminio. Nuestro criterio de aceptación es una resistencia mínima al pelado de 2,8 N/mm y probamos muestras de cada turno de producción para garantizar la coherencia. También sometemos la tubería a una prueba de ciclo térmico, ciclando la temperatura de -20 °C a 95 °C durante 500 ciclos y luego repitiendo la prueba de pelado. Nuestros resultados demuestran que las capas adhesivas mantienen su fuerza de unión incluso después de ciclos térmicos extremos, lo que confirma que nuestra tubería multicapa permanecerá completamente unida durante su vida útil.

La experiencia de campo valida aún más la importancia de las capas adhesivas. En una aplicación que involucra un sistema de piso con calefacción en un edificio comercial, las capas adhesivas en nuestra tubería multicapa aseguraron que la tubería mantuviera su integridad de barrera de oxígeno incluso después de 10 años de ciclo térmico. El propietario del edificio informó que no hubo problemas de corrosión en las bombas y válvulas del sistema, que estaban protegidas por la barrera de oxígeno. Este caso destaca que las capas adhesivas no son sólo componentes pasivos; contribuyen activamente a la durabilidad y confiabilidad general de la tubería. En Ningbo Sunplast Pipe Co., Ltd., continuamos innovando en tecnología de adhesivos, desarrollando nuevas formulaciones que mejoran la velocidad de unión y reducen el tiempo de curado, mejorando aún más la calidad y consistencia de nuestra tubería multicapa.

¿Cuáles son las especificaciones técnicas clave de nuestra tubería multicapa?

Ningbo Sunplast Pipe Co., Ltd. fabrica una amplia gama de tuberías multicapa de cinco capas para diversas aplicaciones de plomería, calefacción y refrigeración. Nuestra línea de productos incluye tamaños desde 16 mm hasta 75 mm de diámetro exterior, con presiones nominales de PN10 a PN25. Todos nuestros productos de tuberías multicapa se fabrican de acuerdo con ISO 9001, ISO 14001 y cumplen con los requisitos de DIN 16836, ASTM F1282 y GB/T 19473. La siguiente tabla resume las especificaciones técnicas clave para nuestros tamaños de tuberías multicapa más populares, que se utilizan en proyectos residenciales, comerciales e industriales en todo el mundo. Nuestra fábrica también puede producir dimensiones de tuberías y longitudes de bobinas personalizadas para cumplir con los requisitos específicos del proyecto.

Además de los tamaños estándar, nuestra fábrica ofrece una serie de alta presión (PN25) con paredes más gruesas para aplicaciones industriales y de edificios de gran altura. También proporcionamos un tubo multicapa exclusivo para calefacción por suelo radiante, que tiene un espesor de aluminio reducido para una mayor flexibilidad. Todos nuestros productos de tuberías multicapa se prueban en cuanto a resistencia al pelado (adherencia entre capas) y presión de rotura hidráulica en nuestro laboratorio interno. Ofrecemos una garantía de 50 años para nuestra tubería multicapa cuando se instala de acuerdo con nuestras pautas y se utiliza dentro de los límites de temperatura y presión especificados.

Nuestro proceso de control de calidad incluye una inspección del 100 por ciento de la costura soldada de aluminio mediante detección de fallas ultrasónica y una prueba de chispa de alto voltaje en la tubería para detectar picaduras en el revestimiento. Cada bobina de tubería multicapa está marcada con un número de lote único, lo que permite una trazabilidad completa desde la materia prima hasta el producto terminado. Nuestra fábrica en Ningbo Sunplast Pipe Co., Ltd. también ofrece opciones de colores personalizados (rayas blancas, grises o rojas/azules) para una fácil identificación de las líneas de agua fría y caliente. Con nuestro amplio stock y nuestra capacidad de fabricación flexible, podemos entregar tuberías multicapa a cualquier ubicación en un plazo de 2 a 4 semanas. También brindamos soporte técnico integral, que incluye cálculos hidráulicos, análisis de expansión y capacitación en instalación.

Preguntas frecuentes (FAQ)

Pregunta 1: ¿Por qué una estructura de cinco capas es mejor que una estructura de tres capas para tuberías multicapa?

Respuesta: Una estructura de cinco capas proporciona una unión y durabilidad superiores en comparación con una estructura de tres capas. En una tubería de tres capas, la capa de PEX está unida directamente al núcleo de aluminio sin capas adhesivas específicas, lo que puede provocar delaminación con el tiempo, especialmente bajo ciclos térmicos y fluctuaciones de presión. Las dos capas adhesivas de nuestra tubería multicapa de cinco capas crean una unión química que es más fuerte y resistente a la hidrólisis, lo que garantiza que la tubería mantenga su integridad estructural y su barrera contra el oxígeno durante toda su vida útil. Por este motivo, los tubos de cinco capas son la opción preferida para aplicaciones exigentes de calefacción y fontanería.

Pregunta 2: ¿Se puede corroer con el tiempo el núcleo de aluminio de una tubería de cinco capas?

Respuesta: El núcleo de aluminio de nuestra tubería multicapa está completamente encapsulado por las capas interna y externa de PEX, que están unidas con capas adhesivas. Esto significa que el aluminio nunca entra en contacto con el agua o el aire, por lo que no puede corroerse. Incluso en el caso de que se corte la tubería, el borde de aluminio expuesto se sella rápidamente mediante el deslizamiento de las capas de PEX, que es una propiedad de autocuración del material. Nuestra fábrica ha probado esta capacidad de autocuración y ha confirmado que la barrera de oxígeno se restablece en 24 horas a temperatura ambiente. Como resultado, el núcleo de aluminio permanece libre de corrosión durante toda la vida útil de la tubería.

Pregunta 3: ¿Cómo afecta la estructura de cinco capas a la conductividad térmica y la pérdida de calor de la tubería?

Respuesta: La estructura de cinco capas, con su núcleo de aluminio, reduce la conductividad térmica en comparación con las tuberías de cobre puro. El núcleo de aluminio tiene una conductividad térmica de aproximadamente 200 W/(m·K), que es significativamente menor que la del cobre (385 W/(m·K)). Sin embargo, las capas de PEX tienen una conductividad mucho menor (0,35 W/(m·K)), por lo que la conductividad térmica efectiva general de la tubería multicapa es mucho menor que la del cobre. Esto da como resultado una pérdida de calor hasta un 40 por ciento menor en los sistemas de agua caliente, lo que mejora la eficiencia energética. En la calefacción por suelo radiante, el núcleo de aluminio distribuye el calor de manera uniforme, reduciendo los gradientes de temperatura y mejorando la eficiencia del sistema. Nuestra fábrica proporciona datos detallados de rendimiento térmico para ayudar a los ingenieros a optimizar el diseño del sistema.

Pregunta 4: ¿Las tuberías de cinco capas son adecuadas para su uso con todo tipo de accesorios y sistemas de conexión?

Respuesta: Sí, la tubería multicapa de cinco capas es compatible con una amplia gama de sistemas de conexión, incluidos accesorios a presión, accesorios de compresión y accesorios de ajuste a presión. Sin embargo, es fundamental utilizar accesorios diseñados específicamente para tuberías compuestas multicapa, ya que se adaptan al diámetro exterior de la tubería y garantizan un sellado adecuado. Nuestra fábrica recomienda utilizar accesorios a presión con juntas tóricas para obtener conexiones más confiables y a prueba de fugas. Ofrecemos una amplia gama de accesorios compatibles y proporcionamos pautas de instalación detalladas. Para obtener mejores resultados, siga siempre las instrucciones del fabricante del accesorio y utilice las herramientas correctas para cortar, desbarbar y prensar.

Pregunta 5: ¿Qué certificaciones posee Ningbo Sunplast Pipe Co., Ltd. para su tubería multicapa de cinco capas?

Respuesta: Nuestros productos de tuberías multicapa de cinco capas están certificados según múltiples estándares internacionales: ISO 9001 (Gestión de calidad), ISO 14001 (Gestión ambiental), DIN 16836, ASTM F1282, GB/T 19473 y WRAS (Esquema de asesoramiento sobre regulaciones del agua) para el mercado del Reino Unido. También contamos con la certificación KIWA para aplicaciones de gas y la aprobación DVGW (Asociación Alemana de Gas y Agua) para agua potable. Además, nuestra fábrica es auditada periódicamente por SGS y TÜV Rheinland para garantizar el cumplimiento de los últimos estándares. Proporcionamos un conjunto completo de informes de pruebas y certificados de terceros con cada envío, lo que garantiza la trazabilidad total y el cumplimiento de las regulaciones locales.

Conclusión: la estructura de cinco capas ofrece un rendimiento inigualable

La estructura de cinco capas de una tubería compuesta multicapa es un testimonio de la ingeniería de materiales moderna. Cada capa (PEX interior, adhesivo, núcleo de aluminio, adhesivo y PEX exterior) desempeña un papel específico y esencial para lograr un rendimiento superior de la tubería. Desde la resistencia química y la flexibilidad de las capas de PEX, hasta la barrera al oxígeno y la estabilidad dimensional del núcleo de aluminio, hasta la fuerza de unión de las capas adhesivas, cada componente está optimizado para brindar confiabilidad y longevidad. En Ningbo Sunplast Pipe Co., Ltd., nuestra fábrica ha perfeccionado la fabricación de tuberías multicapa de cinco capas, garantizando que cada tubería cumpla con los más altos estándares de calidad y rendimiento. Nuestra amplia gama de productos, riguroso control de calidad y compromiso con la innovación nos convierten en un socio confiable para proyectos de plomería de todos los tamaños.

¿Está buscando una tubería multicapa confiable y de alto rendimiento para su próximo proyecto?Póngase en contacto con Ningbo Sunplast Pipe Co., Ltd. hoypara una consulta completa del producto. Proporcione las especificaciones de su proyecto y nuestro equipo de ingeniería le recomendará el tamaño óptimo de tubería multicapa, la presión nominal y el método de conexión. Ofrecemos muestras gratuitas, precios competitivos y entrega rápida a cualquier ubicación.Solicite ahora su muestra gratuita de tubos multicapa y su paquete de datos técnicos de Ningbo Sunplast Pipe Co., Ltd. y experimente el rendimiento superior de nuestros tubos multicapa de cinco capas.
